摄像头模组厂家干货！卷帘快门vs全局快门｜双目同帧同步摄像头怎么选？一篇讲透

双目摄像头的工作原理，是模仿人眼——左右两个“眼睛”同时看同一个物体，通过两张图像的差异（视差）计算出物体的距离和深度信息。

如果左眼拍的是0ms的画面，右眼拍的是33ms后的画面，两个图像对不上，算法算出来的深度信息就是错的。这在机器人导航、3D建模、手势识别等场景里，是致命的。

“双目同帧同步”，就是解决这个问题的技术——确保左右摄像头在同一时刻曝光，输出时间对齐的图像帧。

目前主流的双目同步方案，根据快门类型分为两种：卷帘快门双目和全局快门双目。两者都能实现同帧同步，但原理不同，适合的场景也不同。

核心区别：快门方式决定“怎么同步”

卷帘快门（Rolling Shutter）

1. 曝光方式：逐行曝光，像扫描一样从上到下扫完一整帧
2. 双目同步实现方式：通过驱动层精确控制左右两个传感器的曝光起始时间，确保左右“扫描”同步开始
3. 同步精度：微秒级，足以满足绝大多数应用
4. 优点：成本低、功耗小、传感器选择多
5. 缺点：拍摄高速运动物体时可能出现“果冻效应”（图像倾斜、变形）

全局快门（Global Shutter）

1. 曝光方式：所有像素同时曝光，瞬间完成
2. 双目同步实现方式：左右传感器共享同一个触发信号，硬件级同步，精度更高
3. 优点：运动物体拍摄无畸变，同步精度可达纳秒级
4. 缺点：成本较高、传感器选择相对较少

可以简单理解为：卷帘快门像“从上往下扫”，但左右同步扫就能对齐。全局快门像“咔嚓一下”，天生就是完美同步

卷帘快门双目帧同步模组：成熟稳定，性价比首选

✅ 成本优势明显：卷帘快门传感器价格更低，同等性能下模组价格低30%-50%

✅ 选择丰富：从720P到4K，从200万到1300万像素，可选型号多

✅ 低照度表现好：很多卷帘快门传感器在暗光环境下表现优于同价位全局快门

✅ 功耗更低：适合电池供电或对散热敏感的设备

适合的应用领域

• 人脸识别门禁/闸机：卷帘快门双目模组，性价比高
• 安防监控/周界防范：卷帘快门双目模组，低照度表现好
• 物体检测与分类：卷帘快门双目模组，够用且成本可控
• 双目测距/接近感应：卷帘快门双目模组，方案成熟
• 简单手势识别：不需要亚毫米级精度，卷帘快门双目模组可能达到
• VR/AR头显（入门级）：头部追踪、空间定位，卷帘快门双目模组，配合IMU使用

全局快门双目帧同步模组：高速运动无畸变，同步精度更高

全局快门双目模组专门为“运动场景”和“高精度3D感知”设计。所有像素同时曝光，高速移动的物体也能清晰定格，无果冻效应。

✅ 运动无畸变：全局快门彻底消除果冻效应，快速移动物体不变形

✅ 同步精度更高：硬件级同步，纳秒级精度，适合精密3D重建

✅ 适合室外强光：全局快门在强光下的表现更稳定

✅ 可搭配IMU做VIO：与IMU数据硬件对齐，精度更高

适合的应用领域

• 机器人导航/避障（SLAM/VSLAM）：高速运动下的实时定位与建图，要求运动无畸变、与IMU同步，全局快门双目模组，最好板载IMU。
• 无人机视觉（VIO）：高速飞行中的姿态估计、避障，快速光变适应性。全局快门双目模组，支持硬件时间戳。
• 无人配送车/AGV：全局快门双目模组，宽温方案
• 3D扫描/三维重建：每帧图像精度要求高，运动畸变会严重影响重建质量
• 高速运动捕捉/手势识别：捕捉快速手势，每一帧都要清晰。全局快门双目模组，支持高帧率。
• 自动驾驶/辅助驾驶（ADAS）：高速行驶中的障碍物检测，运动物体不能有拖影
• 机器狗/人形机器人：剧烈运动状态下的环境感知。全局快门双目模组，轻量化设计。
• 科研/教育（SLAM研究）：高精度数据采集，用于算法研究。全局快门双目模组，开源支持好。

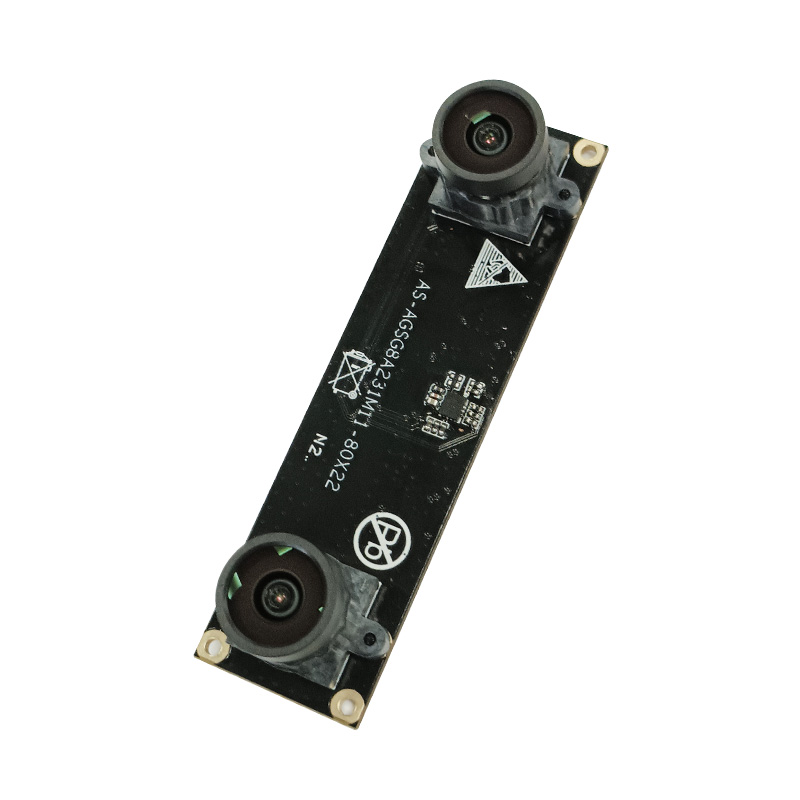

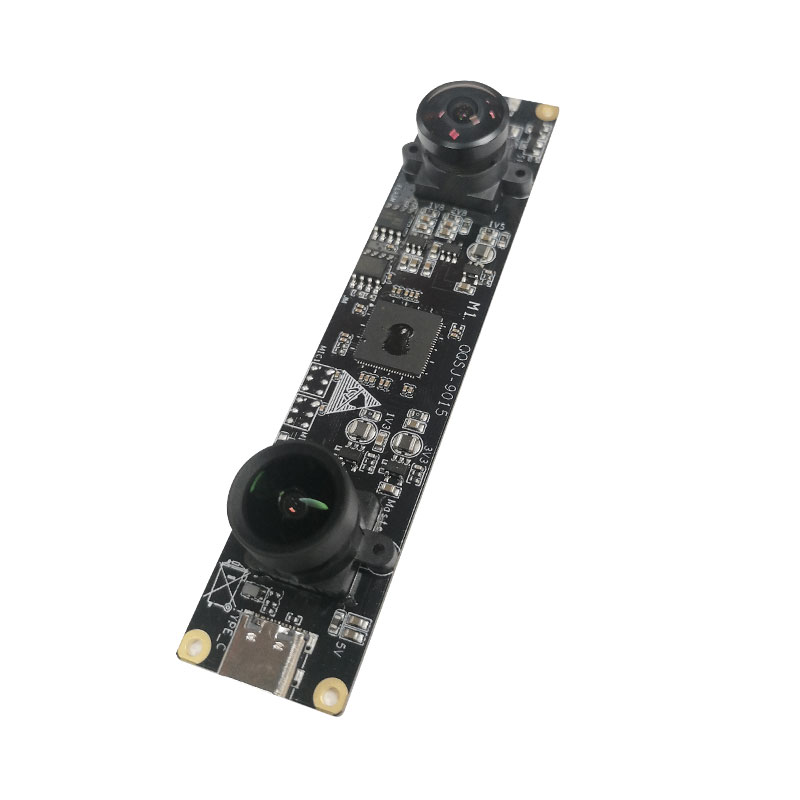

泓嘉影像：两种双目方案，都有成熟量产方案

作为专注CMOS摄像头模组十五年的厂家，泓嘉影像的双目产品线同时覆盖卷帘快门双目和全局快门双目两种方案。

1. 双目帧同步卷帘快门系列：OV9732/SP1405/OS02G10/IMX307；720P-1080P；30-60fps；高性价比
2. 双目帧同步全局快门系列：AR0144/OV9281/SC132GS；100万-130万像素；60-120fps；运动无畸变，SLAM专用

样品与购买

立即咨询：提供您的应用场景；告知分辨率和帧率需求；说明是否涉及高速运动。我们会推荐最适合的方案！

深圳市泓嘉精密影像有限公司

专注CMOS摄像头模组十五年 | 双目模组累计出货超100万套
