CIS摄像头模组 vs CCD摄像头模组：技术区别与优势解析

CIS（CMOS Image Sensor，CMOS图像传感器）和CCD（Charge Coupled Device，电荷耦合器件）虽然都是将光信号转换为电信号的成像元件，但其工作原理和制造工艺存在本质区别。

• CIS（CMOS图像传感器）： 每个像素独立读取，并行输出；标准CMOS工艺，可集成周边电路；单芯片集成ADC、ISP、控制电路；多厂商竞争（索尼、豪威、安森美、三星、格科微等）
• CCD（电荷耦合器件）：逐行转移电荷，串行输出；特殊工艺，需配套“套片”使用；需外置V-Driver、CDS/AGC、DSP等；日系厂商垄断（索尼、松下、东芝等）

CIS摄像头模组的核心优势

1. 高度集成：单芯片解决方案

CIS采用标准CMOS工艺制造，可将读出电路、模数转换器（ADC）、图像信号处理器（ISP）、时序控制电路等全部集成于单颗芯片中。

采用CIS设计摄像头方案，仅需一颗芯片+一颗LDO+少量阻容元件，可在极小的双面PCB板上完成。PCB设计难度大幅降低，BOM成本显著下降。而CCD方案则需要CCD传感器、V-Driver、CDS/AGC、DSP四部分“套片”，通常需两块PCB板。

2. 低功耗：电池供电设备的首选

低功耗是CIS天生的优势

CIS：<350mW（部分型号低至180mW），无套片总功耗。

CCD:：>200mW（仅传感器本身），套片总功耗高达2W以上，约CIS的10倍。

由此可见。CIS摄像头模组应用于婴儿监控器、智能门铃等电池供电设备，续航可大幅延长，且无需复杂散热设计，简化结构、大幅度降低成本。

3. 宽动态范围：逆光场景表现更优

动态范围（Dynamic Range）衡量传感器在明暗反差较大场景下的表现能力。

高端CIS：可实现100dB以上动态范围，部分型号高达120dB

传统CCD：动态范围基本在50-60dB水平

CIS摄像头对准窗口时，既能看清室内，又能看清室外，避免“过曝”或“死黑”，隧道出入口、夜间灯光街道等强逆光场景，CIS表现优于CCD。

4. 宽工作温度：适应严苛环境

CIS：-40℃ ~ 105℃ (车规级范围更广)

CCD：高于60℃无法正常工作，低于-20℃也无法工作

5. 高帧率与全局快门能力

CIS支持像素级并行读取，可实现更高的帧速率：

高帧率：4K@60fps、1080P@120fps已成主流

全局快门：整帧像素同时曝光，彻底消除运动畸变，适合工业检测、高速抓拍

6. 成本优势显著

CCD制造工艺复杂、成品率较低，传感器本身价格已高于CIS单芯片

加上CCD配套的“套片”后，CCTV Camera方案成本不足低端CCD套片的50%

7. 接口丰富，集成灵活

CIS可输出RGB、YUV、CCIR656等数字信号，也可输出PAL/NTSC模拟电视信号，同时提供I2C控制接口，便于外部MCU控制。CCD本身只能输出模拟电信号，增加接口需依赖套片配合。

尽管CIS已占据90%以上市场份额，但在极少数特定场景下CCD仍有优势：

1. 极低噪声需求：如天文观测、科研成像，需要长时间曝光和极低读取噪声时
2. 超高端专业影像：顶级广播级摄像机、医疗影像设备中，高端CCD配合独立DSP的画质仍有优势

不过随着CIS技术的持续进步，上述差距正在快速缩小。 学术研究已证实，CIS的最新进展使其在低读出噪声和高灵敏度方面已达到与CCD相当的性能水平。

泓嘉影像的CIS摄像头模组能力

作为专注CMOS摄像头模组十五年的制造厂家，泓嘉影像深度合作全球主流CIS原厂：

• Sony：Starvis、Starvis 2技术；安防监控、车载、高端消费等应用
• OmniVision：PureCel、Nyxel黑光技术；消费电子、IoT、汽车等应用
• ON：Semiconductor技术、全局快门系列；工业检测、机器视觉等应用
• SmartSens：全系列CMOS；安防、消费类国产替代

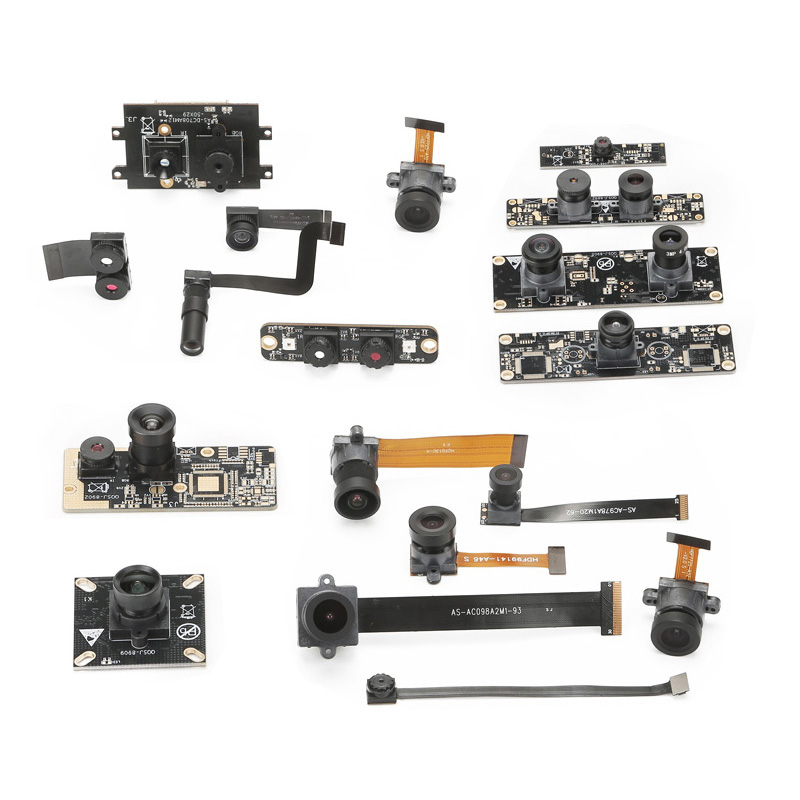

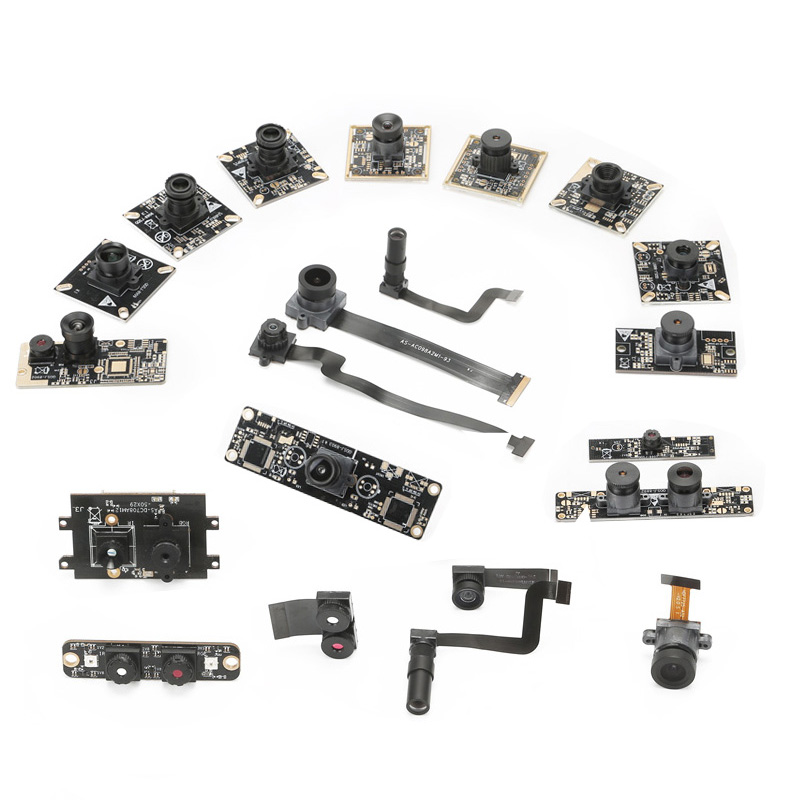

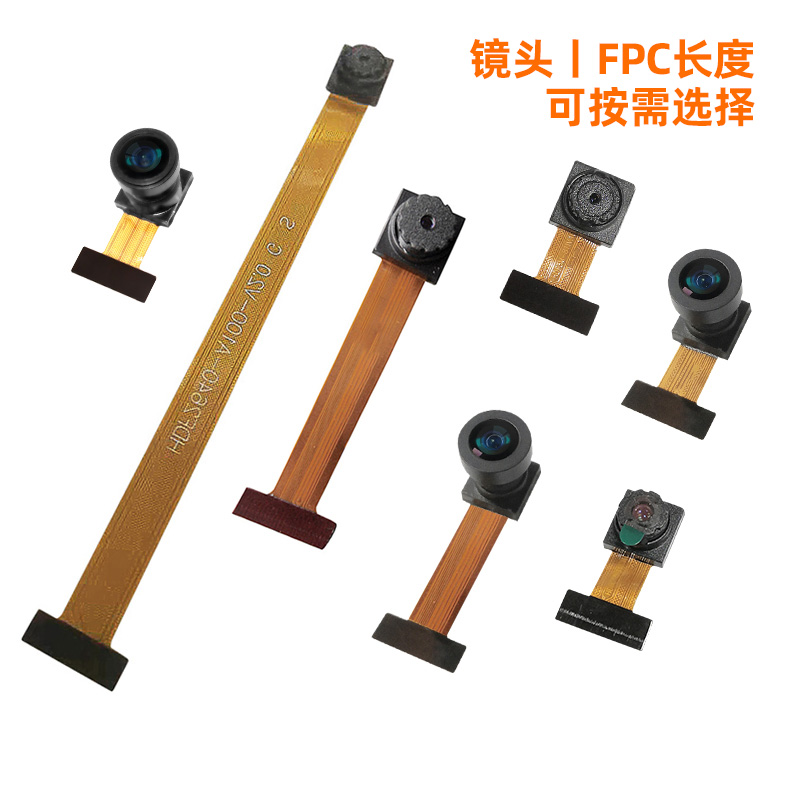

我们提供从30万像素到1亿像素的全系列CIS摄像头模组，支持MIPI、USB、DVP等多种接口，适配海思、瑞芯微、安霸、英伟达Jetson等主流平台。

泓嘉影像｜专注CMOS摄像头模组十五年

我们坚信，CIS是当前及未来绝大多数应用场景的最佳选择。欢迎有摄像头模组需求的客户与我们联系，获取免费选型咨询和样品测试支持。
